Le Paratie TEMPI vanno installate in abbinamento con altri ripari fissi al fine di completare e chiudere il perimetro e uno o più ripari mobili (porte di accesso) per consentire l’accesso per ispezione e manutenzione.

Le Paratie Mobili TEMPI con tapparella mobile verticale di TELA, sono Paratie autoportanti ad apertura verticale mobile motorizzata destinate ad uso industriale professionale, appositamente progettate e realizzate per essere integrate nei ripari fissi (recinzione perimetrale) come barriera fisica per mantenere l’operatore all’esterno della macchina / linea di produzione, con impiego tipico per le postazioni di carico e scarico.

Le paratie non sono da impiegarsi come unico accesso all’interno della macchina. Le Paratie Mobili TEMPI sono predisposte per ospitare il motore a destra o a sinistra senza ricorrere ad alcuna modifica ed operando direttamente in cantiere e ottemperano la vigente Normativa Macchine.

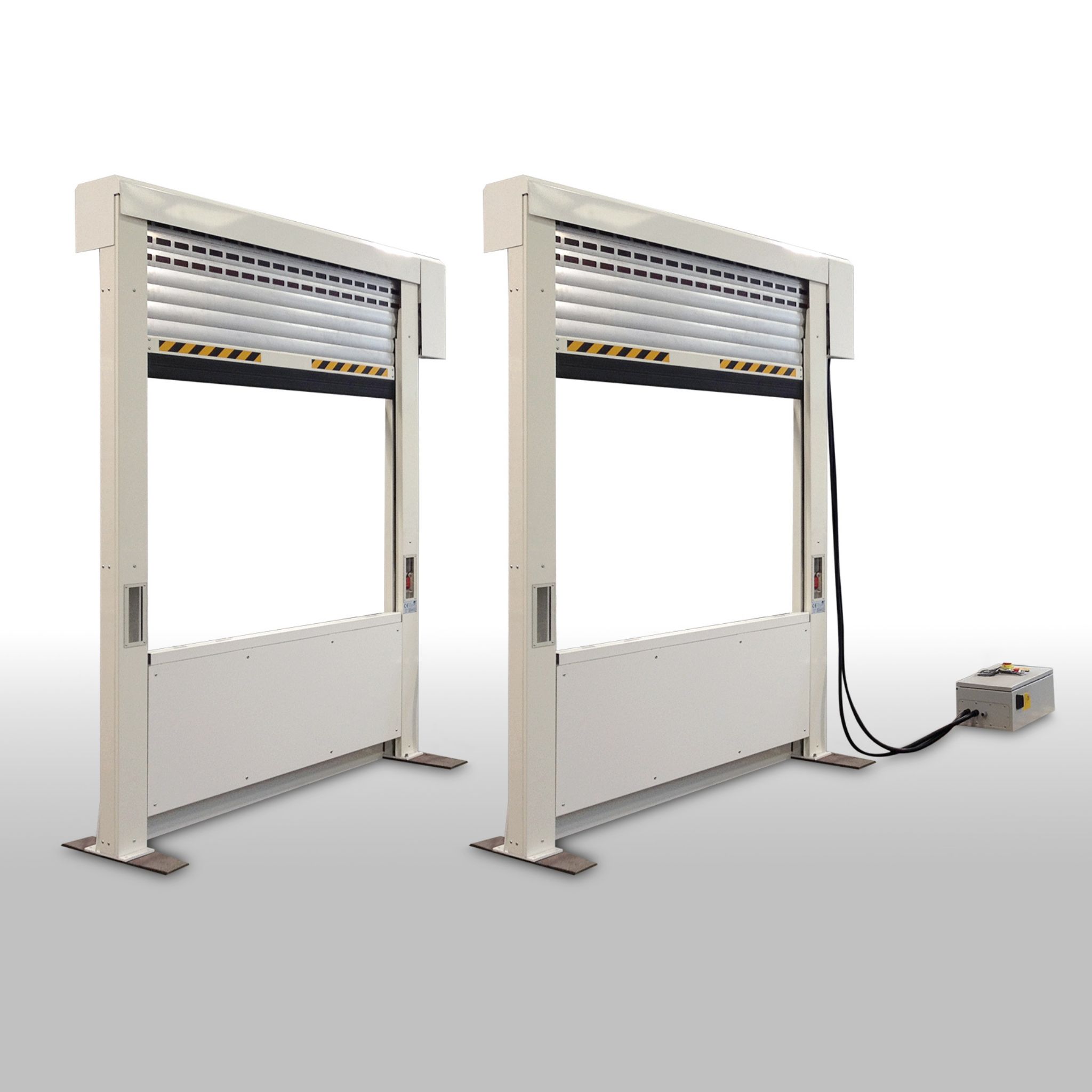

Paratia con fotocellula solidale con la costa di sicurezza a protezione dell’operatore in fase discendente

Paratia con doppia fotocellula solidale con la costa di sicurezza a protezione dell’operatore in fase discendente ed a protezione dell’operatore in fase ascendente

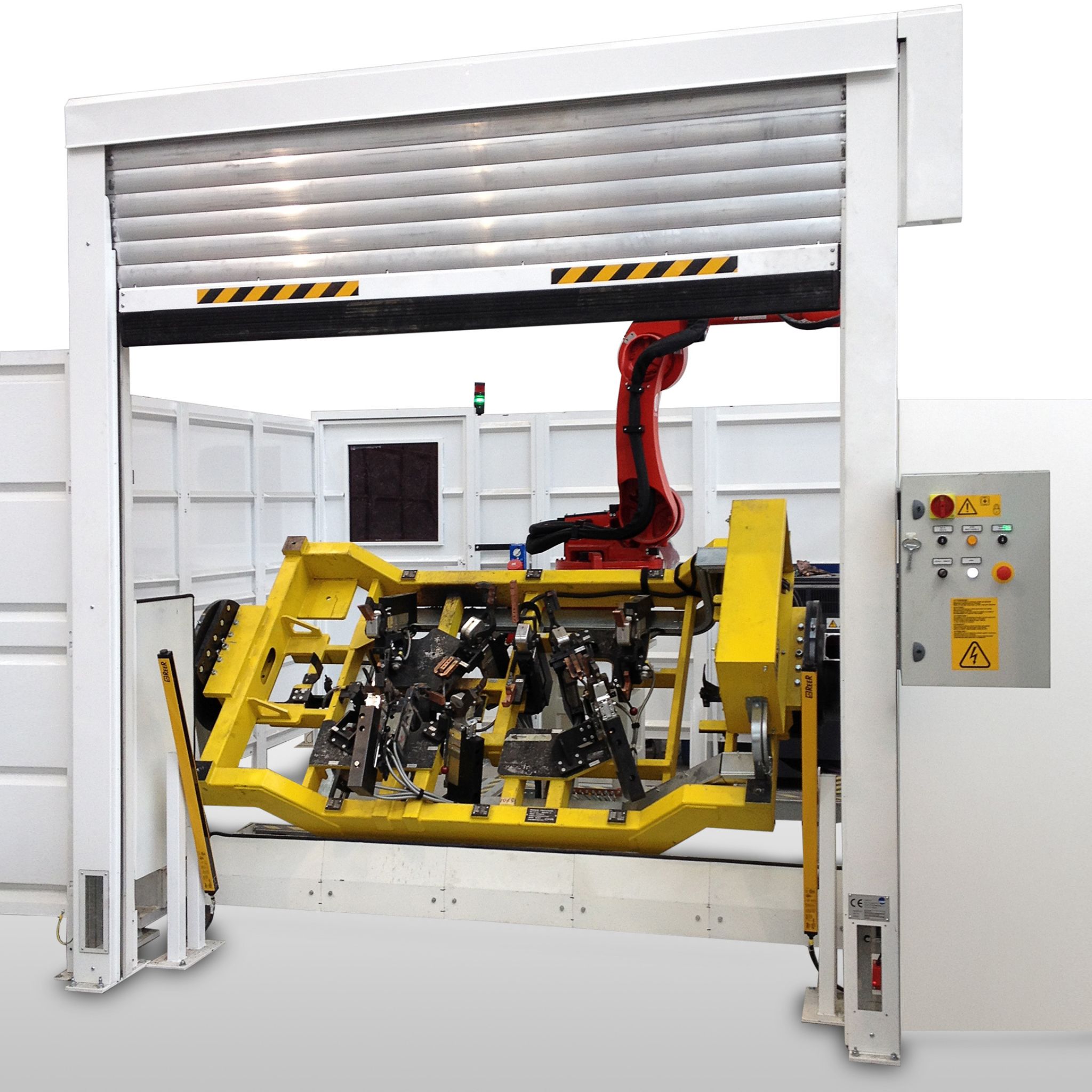

Le paratie mobili TEMPI sono studiate per la loro totale integrazione con le protezioni perimetrali di sicurezza TEMPI

Collegamenti elettrici interamente connettorati ILME

Specifiche tecniche

Larghezza utile (standard)	700 / 3500 mm
Altezza utile (standard)	2200 mm
Senso apertura	Verticale
Tapparella	Telo (colori disponibili: giallo, arancione, blu, rosso, bianco, nero)
Visiva (opzionale)	Trasparente o anti-uv conforme alla normativa EN 1598
Montante autoportante	Acciaio con carter in lamiera verniciata a polvere epossi-poliestere
Rullo	Acciaio
Carter rullo	Lamiera verniciata a polveri epossi-poliestere
Profilo supporto costa	Alluminio anodizzato
Parete frontale anti-intrusione (opzionale)	Lamiera verniciata a polveri epossi-poliestere
Unità azionamento	Motore GFA Elektromaten
Lato motore	Sinistra / Destra
Apertura / chiusura	1 m/sec

Centralina

Potenza	0,75 kW
Protezione fusibile	10A
Voltaggio di controllo	24V dc
Protezione	Ip55
Alimentazione	400V, 3fasi + terra
Frequenza	50Hz
Numero di cicli standard	2 cicli/min

Sicurezza

Standard	Costa di sicurezza elettrica
Standard	Apertura a manovella in caso di emergenza
Standard	Sistema anticaduta del riduttore
Opzionale	Fotocellula a scorrimento solidale con il telo a protezione dell’operatore in fase discendente + Costa antiurto (no elettrica)
Opzionale	Fotocellula di scorrimento solidale con il telo a protezione dell’operatore in fase discendente + Fotocellula a scorrimento solidale con il telo a protezione dell’operatore in fase ascendente + Costa antiurto (no elettrica)
Opzionale	Fotocellula di scorrimento solidale con il telo a protezione dell’operatore in fase discendente + Fotocellula a scorrimento solidale con il telo a protezione dell’operatore in fase ascendente + Costa di sicurezza elettrica

Specifiche ulteriori

N. 1 Switch a relais di sicurezza per la chiusura della porta categoria 4, pl e en iso 13849-1, sil 3 en 62061

Fieldbus profinet 1-port inserito nel quadro elettrico

Connettore ILME per collegamento tra motore e centralina (per cavo alimentazione a freno)

Collegamento paratia / quadro elettrico con cavo connettorato ILME

Cavo di collegamento paratia / quadro elettrico lunghezza standard 5mt
